工业连接器插头
来源：本站时间：2025/7/3 15:32:14

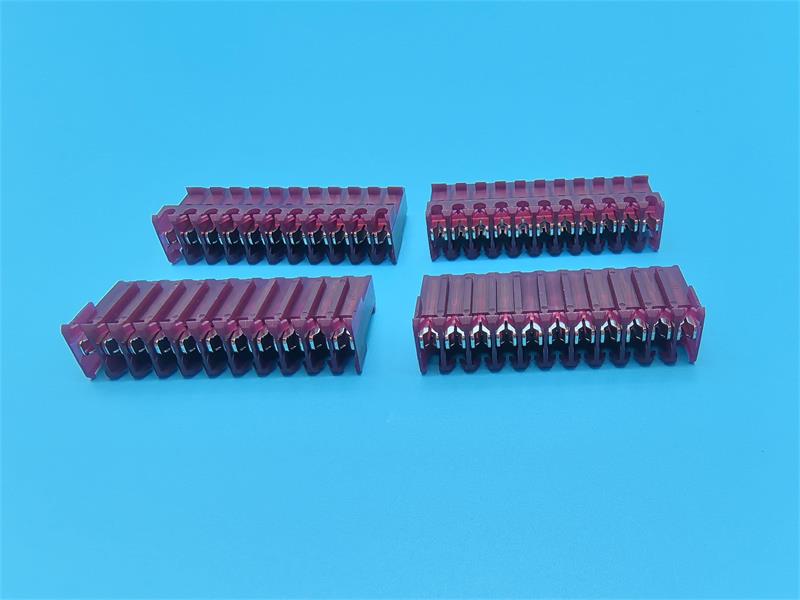

工业连接器插头是工业环境中用于可靠、安全地连接和断开电气线路（电源、信号、数据、光纤等）的关键组件。它们与对应的插座配合使用，构成完整的连接器系统，专为承受恶劣的工业环境（如振动、冲击、粉尘、潮湿、油污、极端温度、电磁干扰等）而设计。
以下是工业连接器插头的主要特点和分类：
核心特点
1.高可靠性与耐用性：坚固的外壳（金属或高强度工程塑料）保护内部触点，确保在严苛条件下长期稳定工作。
2.环境防护：通常具有较高的防护等级（IP代码，如IP65, IP67, IP68, IP69K），防尘防水，部分还具有防化学腐蚀能力。
3.机械稳定性：设计上能抵抗振动和冲击，防止意外断开。连接机构（如螺纹、卡口、推拉式）确保牢固锁定。
4.电气性能：提供多种电压、电流等级选择，满足不同功率传输需求。信号连接器注重屏蔽性能，减少电磁干扰。
5.安全性：设计常包含防误插（键位或颜色编码）、防触电保护（如先接地后带电、先断电后分离接地）、防火阻燃等特性。
6.模块化与灵活性：许多系列采用模块化设计，允许在同一外壳内组合不同数量的电源、信号、数据甚至气液模块。
7.易于安装与维护：接线方式多样（如螺钉端子、压接、弹簧端子），便于现场安装和维护。快速连接/断开设计提高效率。
主要分类方式
1.按功能/传输介质分：
电源连接器：传输电力，电流从几安培到几百安培不等（如工业用大电流插头、设备输入输出电源插头）。
信号连接器：传输控制信号、传感器信号（模拟量、数字量），通常电流较小，但对抗干扰要求高（如M8, M12连接器常用于传感器、执行器）。
数据连接器：传输高速数据（如以太网、USB、现场总线 Profibus, CAN, DeviceNet 等），如RJ45工业级插头、M12 D编码/X编码插头。
同轴连接器：传输射频信号（如天线、无线设备）。
光纤连接器：传输光信号（如工业以太网、高速通信）。
混合连接器：在同一连接器内集成电源、信号、数据、光纤等多种介质传输能力。
2.按外形结构分：
圆形连接器：最常见，密封性好，抗扭性强，易于盲插（在视线不佳时连接）。标准尺寸如M5, M8, M12, M16, M23, 1/2" , 7/8", 1.5" 等（M指公制螺纹尺寸）。
矩形连接器：通常用于需要高密度触点排列或传输大电流/多路信号的场合（如设备柜内连接、重载连接器）。常见标准如Harting Han®, Lumberg RST®, Amphenol CPC®, Molex Brad® Micro-Change/Magnum等。
印制电路板连接器：专为安装在PCB上设计（如板端插头/插座）。
3.按连接/锁定方式分：
螺纹连接：通过螺纹旋紧，提供极高的机械强度和密封性（如M系列）。最常见的工业连接方式。
卡口连接：快速连接和断开，通常旋转1/4圈或1/8圈即可锁定（如Bendix系列、部分M12变种）。兼具速度和一定的抗振动性。
推拉式连接：推入即锁，拉套解锁，操作非常快速简便（如Harting PushPull, Lumberg Push-Lock）。适用于需要频繁插拔的场合。
卡扣式连接：类似消费类连接器（如RJ45），但有加固设计，提供一定锁定力。
法兰安装：插头通过法兰固定在面板或设备上。
4.按防护等级分：
IP等级：衡量防尘防水能力（如IP65, IP67, IP68, IP69K）。选择取决于应用环境。
IK等级：衡量外壳对外界机械碰撞的防护等级（防撞击）。
5.按外壳材料分：
金属外壳：通常为黄铜镀镍、不锈钢或铝合金。提供最高的机械强度和EMC屏蔽效果，耐高温，成本较高。
工程塑料外壳：如PA (尼龙), PBT, PC等。重量轻，绝缘性好，耐化学腐蚀，成本较低。高性能塑料也能满足大多数工业需求。
6.按端子技术分：
螺钉端子：传统可靠，连接稳固，适用于各种线径，但接线速度较慢。
弹簧端子：接线快速（使用螺丝刀或专用工具），抗振动性好，节省空间。
压接端子：在工厂或现场压接在线缆上，再插入连接器壳体，可靠性高，适合大批量生产。
绝缘刺破连接：无需剥线，端子刺破导线绝缘层实现连接，快速高效。
主要应用领域
工厂自动化（机器人、PLC、传感器、执行器、驱动器）
过程控制
机械设备（机床、包装机、印刷机）
能源行业（风电、光伏、电力设备）
轨道交通
工程车辆和农业机械
仪器仪表
通信基础设施
医疗设备（工业级）
户外照明和LED显示屏
选型关键因素
1.环境要求：IP等级、IK等级、温度范围、化学暴露、振动冲击。
2.电气要求：电压、电流、信号类型（功率/信号/数据）、屏蔽要求、EMC要求。
3.机械要求：连接/锁定方式、插拔寿命、线缆出口方向、安装方式（面板/线缆）。
4.触点数量与类型：需要多少芯？是电源、信号还是混合？
5.线缆规格：连接器必须兼容所需线缆的外径和类型。
6.标准和规范：行业标准（如IEC, UL, CSA）、特定应用标准（如PROFINET, EtherCAT对M12的要求）。
7.认证：如UL, CSA, CE, ATEX（防爆）等，根据销售和使用地区要求。
8.成本与供应链。
知名品牌举例
TE Connectivity (包括德驰 DEUTSCH, AMP, AMPHENOL)
Harting
Molex (包括Brad)
Phoenix Contact
Weidmüller
Amphenol (包括Socapex, FCI)
Lumberg (属于R. Stahl)
Binder
Murrelektronik
ERNI Electronics
JAE
Souriau (属于Eaton)
总结
工业连接器插头远非普通的家用插头，它是保障工业设备在各种严苛环境下稳定、安全、高效运行的重要环节。选择合适的工业连接器插头需要综合考虑电气、机械、环境、标准和成本等多方面因素。了解不同类型、标准和品牌的特点，对于设备的可靠性和维护便利性至关重要。在不确定时，咨询专业的连接器供应商或工程师是最佳选择。
