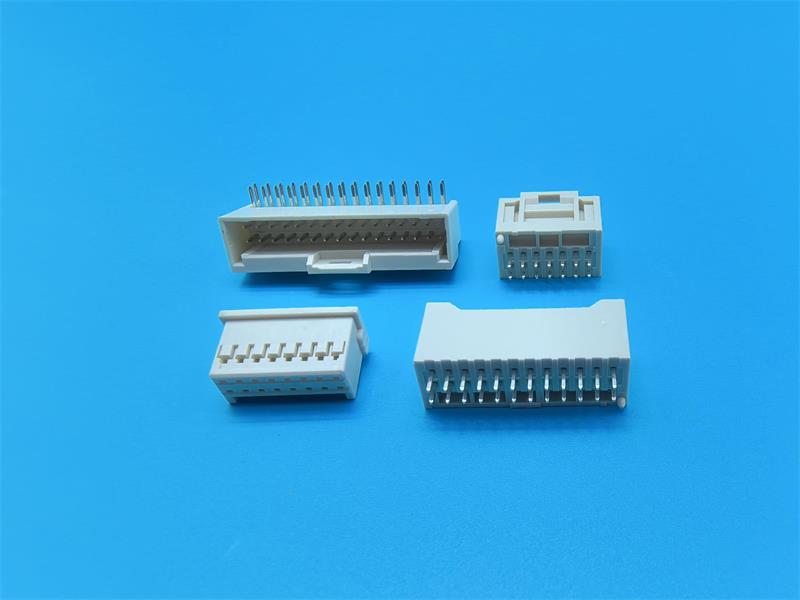

板对板电子连接器
来源：本站时间：2025/4/9 16:29:11
（Board-to-Board Connectors）是电子系统中用于直接连接两块印刷电路板（PCB）的关键组件，其设计需兼顾信号传输、机械稳定性和空间布局。以下从技术选型、应用挑战和行业趋势角度进行深入解析：
一、技术选型核心要素
1. 间距与密度权衡
工业级场景常用0.5mm/0.635mm间距，消费电子趋向0.4mm超密设计
高密度连接需配套考虑阻抗控制（100Ω±10%差分对）
防呆设计需满足IEC 61076-2标准，避免错配
2.电流承载能力
常规信号端子承载0.5A，电源端子需支持3A以上
镀层厚度选择：3μm金镀层（高频场景） vs 1μm镀锡（低成本应用）
1. 机械参数
插拔寿命分级：消费级（30次） vs 工业级（500次）
保持力要求：ZIF型需>3N，卡扣式需>15N垂直拉力
二、典型应用场景挑战
1.移动设备（FPC连接器）
柔性电路板接插需控制弯曲半径（R>3mm）
动态弯折场景建议选用双接触点结构
2.工业自动化（背板连接器）
高速信号需满足PCIe 4.0（16GT/s）信号完整性
抗震设计需通过IEC 60068-2-6 10-500Hz振动测试
3.汽车电子（FAKRA连接器）
温度范围需满足-40℃~+125℃（引擎舱应用）
电磁兼容需符合CISPR 25 Class 5标准
三、可靠性提升方案
1. 接触电阻控制：建议压接工艺保持接触电阻<20mΩ
2. 耐腐蚀处理：48小时盐雾试验后接触阻抗变化<10%
3. 插拔力优化：建议插入力<40N，拔出力>5N
四、新兴技术趋
1. 高速连接器：224Gbps PAM4接口配套连接器研发
2. 功率集成：混合型连接器集成10A电源+高速信号通道
3. 智能连接器：集成温度/接触检测传感器的IoT方案
选型决策矩阵示例
| 参数 | 消费电子 | 工业控制 | 汽车电子 |
| 间距 | 0.4mm | 0.635mm | 0.5mm |
| 耐温范围 | -25~+85℃ | -40~+105℃ | -40~+125℃ |
| 防护等级 | IP40 | IP67 | IP6K9K |
| 认证要求 | UL1977 | UL+CE | IATF 16949 |
建议在选型阶段进行DFMEA分析，重点评估接触失效、机械失效和环境失效模式。对于关键系统，建议采用冗余接触设计和在线监测方案。
如需特定应用场景（如5G基站、医疗设备或航空航天）的深度选型建议，可提供具体参数要求进一步分析。
需要采购板对板电子连接器可以联系东莞市捷友，我司有不同规格型号现货供应，能满足各类客户需求。
